Характеристики:
- Вес, кг: 70
- Высота крышки, мм: 32
- Высота h, мм: 75
- ГОСТ, Серия: ГОСТ 3634-99
- Геометрический объем, м.куб: 0,035
- Диаметр крышки D2, мм: 630
- Диаметр D, мм: 770
- Нагрузка номинальная: 12,5 т
- Обьем бетона, м.куб: 0,028
- Полное открытие , мм: 550
- Диаметр D1, мм: 600

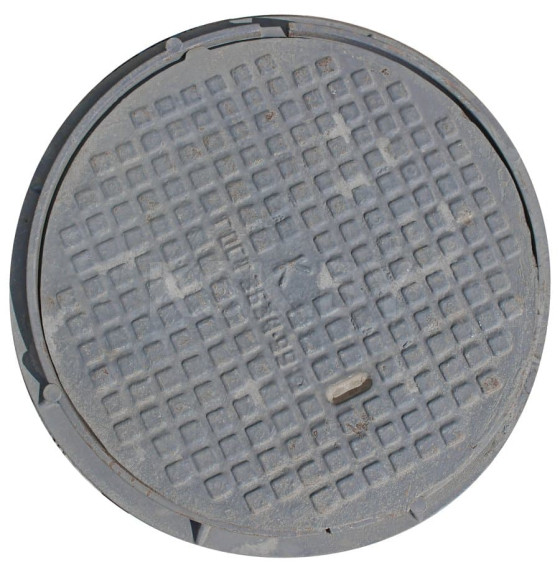

Люк смотровых колодцев средний (Люк С (В125) К.1-60) – этокорпус люка и крышка, которые венчают поверхность смотровых колодцев. Основная задача чугунного люка - не допустить попадания в колодец посторонных, влаги и мусора. При этом люк должен обладать запасом прочности для того, чтобы выдежривать проходящих по нему людей и проезжающий транспорт. Люк С (В125) К.1.60 отливается из чугуна марки не ниже СЧ15. Средний люк применяется для защиты смотровых колодцев канализации, водопровода и других инженерных сетейв на улицах с невысокой интенсивностью проезда транспорта и в индустриальных зонах . Нормы и стандарты производства люков закреплены в ГОСТ 3634-99.
Солидная масса люка, предохраняющая его от смещения, достигается благодаря использованиню высококачественного чугуна. За счет такого традиционного материала приобретает вес 70 кг. Но, достаточная масса чугунного люка гарантирует большую надежность и устойчивость во время эксплуатации.
Средний Люк С (В125) К.1-60 выпускается диаметром 770 мм. Крышка среднего люка типа С должна выдерживать усилие 125 кН. Средний люк может иметь круглую, овальную или квадратную форму, корпус плоский, а крышку выпуклую. Квадратная форма люка идеально подходит для дорог, вымощенных тротуарной бетонной плиткой. Верхняя поверхность крышки люка С имеет рельеф высотой от 2 до 6 мм, нередко рельеф принимает форму разнообразных рисунков. Также крышка среднего люка имеет отверстие для отбора проб загазованности (кроме водопроводных).
Маркировка изделия
На поверхности крышки люка, параллельно осевой линии, ограниченной кольцевым ребром, отливается условное обозначение люка, год его выпуска и товарный знак производителя.
Маркировка люка среднего типа зависит от исполнения, где цифрами обозначены конструкционные отличия изделий. Цифрой 1 обозначают люки общего назначения, 2 - наличие запорного замкового устройства, 3 – наличие в конструкции крышки углубления под заполнение бетоном, 4 – наличие устройства для подъема крышки с помощью стандартного грузоподъемного механизма, 5 - люки с усиленной заделкой корпуса, 6 – люки с крышкой из двух частей, 7 - с крышкой, шарнирно прикрепленной к корпусу, 8 - люки квадратной или прямоугольной формы.
Также на крышке люка указывают обозначение инженерной сети колодец которой люк будет покрывать. Наименование инженерных сетей, для которых предназначен люк:
- В - водопровод;
- Г - пожарный гидрант;
- К - бытовая и производственная канализация;
- Д - дождевая канализация.
- ТС - тепловые сети
- ГС - газовая сеть
- ГТС - городская телефонная сеть.
Условное обозначение люка должно состоять типа люка, исполнения или нескольких исполнений, габаритных размеров лаза в сантиметрах и обозначения настоящего стандарта. Также можно встретить маркировку другими буквенными обозначениями. Это не что иное, как соответствие люков отечественного производства европейским стандартам. Так люк Л соответствует классу А15; люк С - классу В125 и т.д.
В качестве примера условного обозначения среднего люка, рассмотрим:
Люк С (В125) К.1.60 ГОСТ 3634-99( 770х 770х 75 мм), где:
- Л-тип люка (средний);
- В125 – соответствие европейскому стандарту В125;
- К – наименование инженерной сети – канализация;
- Первая цифра - индекс испольнения;
- Вторая цифра - диаметр лаза 600мм;
- ГОСТ 3634-99– указание на государственный стандарт.
Контроль качества изделия
Отливка среднего люка не должна иметь значительных дефектов и трещин, которые могут повлиять на прочность изделия. Не допускаются раковины диаметром более 10 мм и глубиной более 3 мм. Крышка должна плотно прилегать к опорной поверхности корпуса – зазор между крышкой и корпусом не более 3 мм. Допуск плоскостности опорной поверхности не должен превышать 2 мм.
На приемо-сдаточных испытаниях люков С контролируется внешний вид всех крышек и корпусов люков, а также механическая прочность крышек (не менее 2х люков из партии).
Технический паспорт, который должен обязательно сопровождать партию чугунных люков, должен указывать:
- наименование или товарный знак изготовителя;
- маркировку изделия;
- номер партии;
- количество люков в партии;
- гарантийный срок эксплуатации;
- штамп и дату приемки техническим контролем;
- обозначение государственного стандарта.
Транспортировка и хранение
Легкие люки транспортируют различным транспортом упакованными в пакеты, обвязанные проволокой. На распространяется гарантия завода-изготовителя. Гарантийный срок — 3 года со дня ввода люков в эксплуатацию, но не больше 5 лет с момента отгрузки продукции заказчику.
